인벤터 2022 2023 스레드모델러 ThreadModeler coolorange 사용법 나사산 설계 적용방법

인벤터 최신판인 inventor2022 버전이나 inventor2023버전에서 나사산 설계를 도와주는 애드론 프로그램인 스레드모델러(threadmodeler)를 사용하고자 하면 다소 어려워 졌다.



원래는 아래 사진 우측 상단 장바구니 같이 생긴 카트 그림 누르면

앱스토어로 이동하게 되고

threadmodeler를 설치하고나서 인벤터를 실행하면

위쪽 메뉴에 coolorange라고 탭이 생겨 사용할 수 있었던 프로그램인데



개발자가 최신버젼은 인벤터 내에서 지원을 하지 않고 자기네 홈페이지에 파일을 올려 처리하게끔 방식을 바꾸어 버린 관계로 기본적으로는 2022부터 지원을 하진 않는다.





그렇다고 아주 방법이 없는 것은 아니라서 아래 방법을 따라하면 2022와 2023버전에서도 버튼이 생기는 것을 확인하였다.



우선 아래 폴더를 찾아서 들어가야한다.

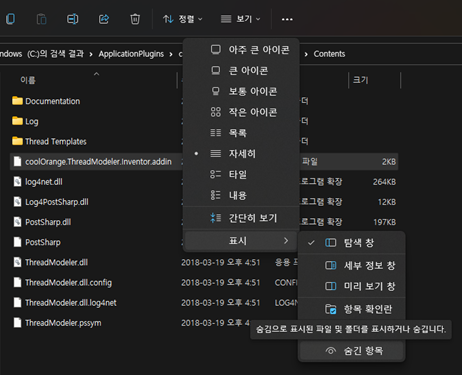

폴더는 감추기가 되어 있으므로 폴더 보기 옵션에서 감춘폴더 표시까지 하고 나서 찾아가야 한다.

1. Go C:\ProgramData\Autodesk\ApplicationPlugins\coolOrange_threadModeler.bundle\Contents





그리고 나서 아래 파일을 찾아 메모장으로 연다.

파일 위에 커서를 높고 우클릭해서 연결프로그램 누르고 프로그램 선택하면 된다.



2. Find "coolOrange.ThreadModeler.Inventor.addin" open this file by use notepad





이제 핵심인데 아래 문구를 찾아서 인벤터 버전에 맞게 숫자를 수정해준다.

예를들어 2023은 GreaterThan>23 LessThan>28 으로 숫자를 수정해주라는 것이다.



3.Change number to be auto desk your version <SupportedSoftwareVersionGreaterThan>21 <SupportedSoftwareVersionLessThan>26



2021 = GreaterThan>21 LessThan>26



2022 = GreaterThan>22 LessThan>27



2023 = GreaterThan>23 LessThan>28



GreaterThan> = your version



LessThan> = your version + 5



그리고 인벤터를 들어가보면 정식 애드인 프로그램이 아니라 안전한지 몰라서 블록하겠다는 메시지가 나오던가 아니면 메시지도 안나오고 블록을 시켜놓았을 것이다.

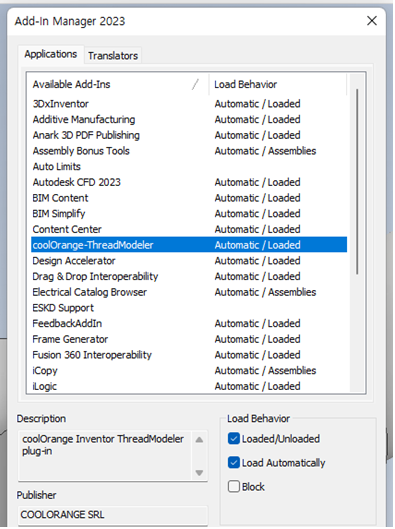

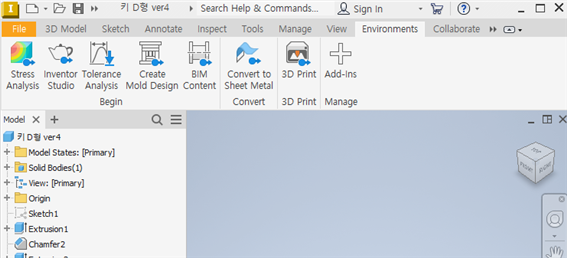

인벤터 애드인 버튼을 찾아 누른다음에 coolorange threadmodeler를 찾고 항목을 살펴보면서 블록에 체크된 것을 해제해주어야 한다.





그냥 애드인 잘쓰게 신버전 지원해주지...

오토데스크에서 애드인 개발자를 박대했는지 돈이 궁했는지 엄청나게 불편하게 온라인에 모델링 파일 올려서 스레드 만들어주는 형식으로 만든 것이 도무지 썩 좋지 않다.



이런 임시 방편이 언제까지 통할지도 모르겠고

인벤터 2023정도 되면 스레드를 제대로 만들어주는 기능이 추가될 줄 알았는데 너무 실망이다. 기계설계 특화 프로그램이면서 나사산 하나 자동으로 못 만들어주면 부끄럽지 않은가.
